Системная плата STM32H723ZGT6 (550MHz, 32MB SDRAM, 16MB Flash)

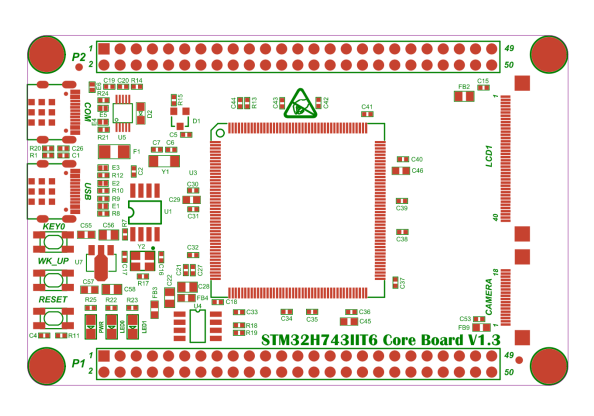

Преимущества и конструктивные особенности STM32H743IIT6 Core Board V1.3:

• Профессиональная подсистема памяти: Помимо внутренних ресурсов MCU (2МБ Flash, 1060КБ SRAM), на плате распаяно скоростную внешнюю оперативную память 32 МБ SDRAM (W9825G6KH-6I) для больших графических буферов и 16 МБ Quad-SPI FLASH (W25Q128) для мгновенного загрузка тяжелых ресурсов пользовательского интерфейса.


• Два независимых интерфейса дисплеев: * LCD1 (40 PIN): Предназначен для подключения параллельных RGB-матриц (от 4.3" до 10.1"). Работает через аппаратный контроллер LTDC и графический ускоритель DMA2D (Chrom-ART AcceleratorTM) для плавной 2D-анимации без нагрузки на центральный процессор.


• LCD2 (20 PIN, крок 0.5 мм): Разработан для компактных скоростных дисплеев SPI/QSPI высокого разрешения. Отдельный GPIO-вывод аппаратно сбрасывает контроллер экрана (Reset), полностью решая распространенную проблему «белого экрана» во время старта системы.


• Цифровой видеовход DCMI: Выделенный 18-контактный разъем CAMERA позволяет подключать цифровые модули камер направления к аппаратному интерфейсу микроконтроллера.


• Изолированное питание камеры: один из двух установленных линейных стабилизаторов напряжения CJA1117B-3.3 выделен исключительно для питания интерфейса камеры, что полностью отсекает высокочастотные цифровые шумы и гарантирует чистую картинку.


• Два порта USB Type-C: Порт COM работает через надежное чип-мист CH340X для прошивки, отладки и выведения логов в терминал. Порт USB подключен к родному контроллеру MCU и поддерживает режимы Host/Device (подключение накопителей, мышек, клавиатур).


• Глубокая периферия: На плате распаяно независимую энергонезависимую память EEPROM AT24C02 (256B) для хранения конфигураций и калибровочных данных при отключении питания, а также слот под карты памяти Micro TF Card (поддержка до 256 ГБ в скоростном 4-битном режиме SDIO).


• Мощный функционал GPIO: На наружные двухрядные расчески выведено 85 чистых портов ввода-вывода, что позволяет легко интегрировать плату в ЧПУ станки, серводрайверы или модули сбора данных.

•



  • Микроконтроллер: STM32H743IIT6 (32-bit Arm® Cortex®-M7 с FPU и DSP)


  • Корпус MCU: LQFP176


  • Тактова частота: 480 МГц


  • Внутренняя память: 2048 KB Flash / 1060 KB SRAM


  • Внешняя оперативная память (SDRAM): 32 МБ (Winbond W9825G6KH-6I)


  • Внешняя постоянная память (QSPI Flash): 16 МБ (Winbond W25Q128)


  • Энергонезависимая EEPROM: 256 Байт (AT24C02)


  • Аппаратные кодеки: Встроенный аппаратный кодек JPEG Codec


  • Коммуникационные интерфейсы MCU: 1× FMC, 2× FDCAN, 1× DCMI, 2× SDIO, 4× I2C, 3× 16-bit ADC


  • Количество доступных GPIO на разъемах: 85 портов расширения (шаг 2.54 мм)


  • Дисплейные разъемы: LCD1 (40-pin RGB с поддержкой LTDC + DMA2D) + LCD2 (20-pin SPI / QSPI)


  • Слот для карт памяти: TF (MicroSD) слот, режим 4-bit SDIO (тестировано до 256 ГБ)


  • Интерфейсы связи: 2× USB Type-C (1× COM CH340X, 1× MCU USB Host/Slave)


  • Интерфейс программирования/настройки: SWD (стандартный разъем для DAP-Link, ST-Link, J-Link)


  • Элементы управления: Кнопка RESET, кнопка KEY0, кнопка WK_UP (с функцией асинхронного пробуждения из режима Standby)


  • Индикация на плате: 1× PWR (синий индикатор питания), 2× Пользовательские LED (LED0 - красный, LED1 - зеленый)


  • Система защиты: самовосстанавливающий предохранитель на 500 мА в кругу питания


  • Питание внешних устройств: Выведенные силовые контактные группы 5V и 3.3V (могут работать как на вход, так и на выход)


  • Класс печатной платы: 4-х слойная, технология Immersion Gold (иммерсионное золото)

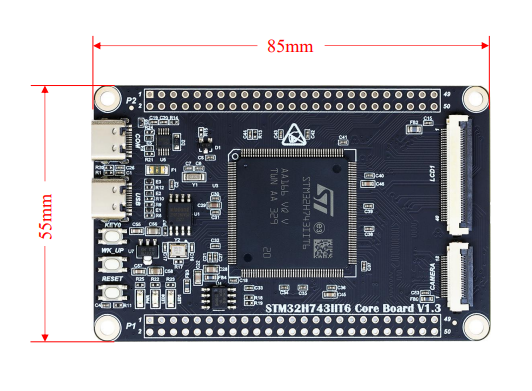

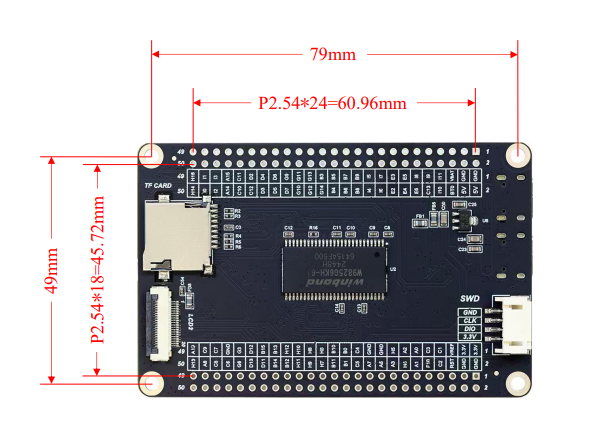

  • Габаритные размеры: 85 × 55 × 1.6 мм (предусмотрено 4 монтажных отверстия под стойки M3)
