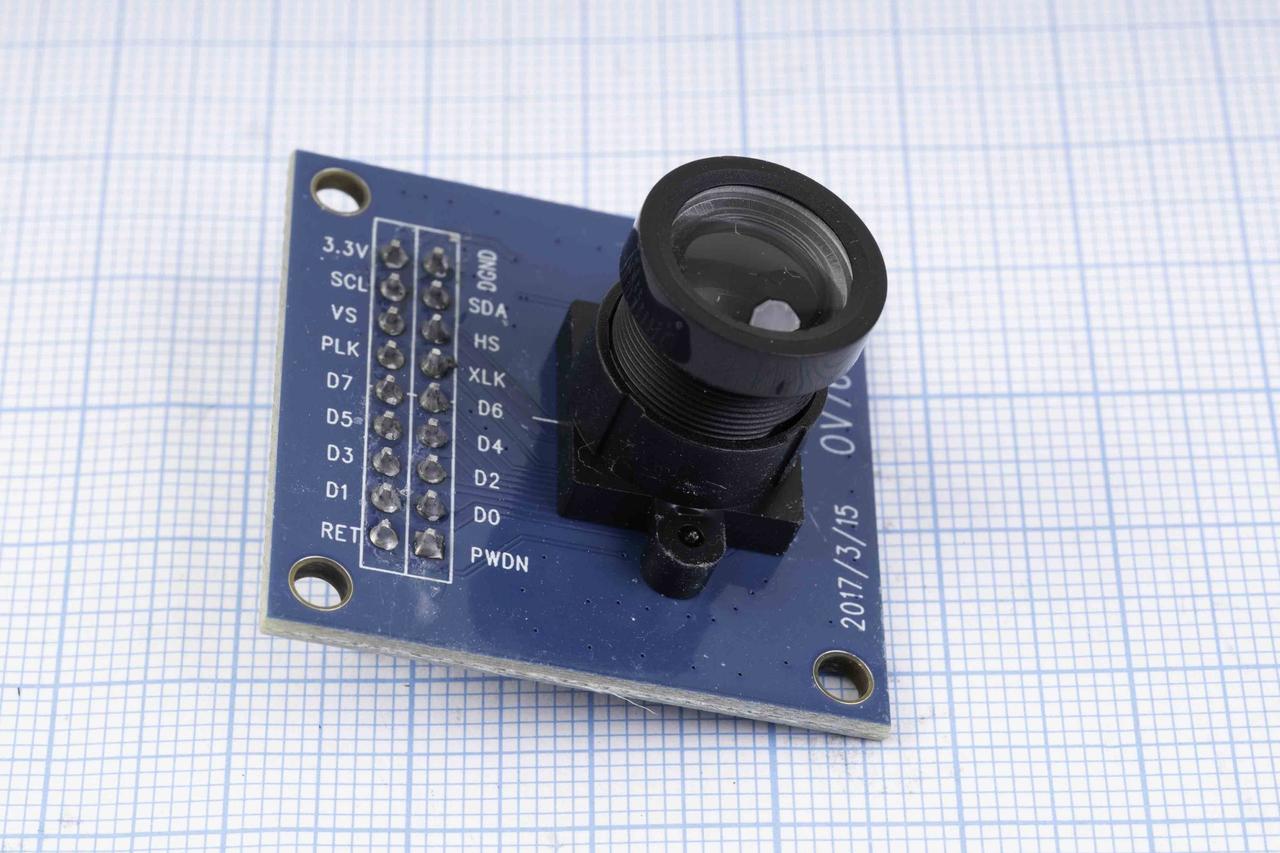

Модуль камери OV7670 VGA 640x480 для Arduino, SCCB/I2C

Модуль камери OV7670 — це компактний модуль з 0.3-мегапіксельним CMOS-сенсором, призначений для інтеграції у проєкти на базі Arduino, STM32, ESP32 тощо. Камера підтримує роздільну здатність 640×480 (VGA) та зйомку відео з частотою до 30 кадрів на секунду, що робить її ідеальним вибором для завдань комп’ютерного зору, робототехніки та DIY-розробок.

Ключові особливості:

• Сенсор: OV7670, CMOS, 0.3 МП


• Інтерфейс керування: SCCB (аналог I2C)


• Максимальна роздільна здатність: 640×480 (VGA)


• Частота кадрів: до 30 FPS (при VGA)


• Підтримувані формати: VGA, QVGA (320x240), CIF (352x240), QCIF (176x144)


• Формати кольору:



  • RGB: RGB444, RGB555, RGB565


  • YUV / YCbCr (4:2:2)






• Підтримка: масштабування, підвибірки, ручного налаштування зображення


• Функції ISP: шумозаглушення, компенсація дефектних пікселів, компенсація мерехтіння (50/60 Гц), автоматичне налаштування кольору

Технічні характеристики:

• Розмір лінзи: 1/6 дюйма


• Кут огляду: 25°


• Чутливість: 1.3V / люкс·сек


• Співвідношення сигнал/шум (SNR): 46 дБ


• Динамічний діапазон: 52 дБ


• Електронний затвор: 1/510 с


• Напруга живлення: 2.5–3.0 В


• Робоча потужність: ~60 мВт (при VGA/15 FPS)


• Робоча температура: від –30°C до +70°C


• Розміри плати: 3.5 × 3.4 см


• Вага: 12 г

Переваги:

• Висока чутливість у слабкому освітленні


• Легка інтеграція з мікроконтролерами


• Гнучке програмне налаштування параметрів зображення


• Недороге рішення для базової відеозйомки

Примітка: модуль не має вбудованої FIFO-пам’яті, тому для повноцінної роботи з відеопотоком потрібна обробка даних у реальному часі.

Щоб не заплутатися в схемі, для наочності розпишемо, що і куди підключається:

Камеру OV7670 підключаємо до Arduino:

• VSYNC – до виводу D2


• XCLCK – до виводу D3


• PCLCK – до виводу D12


• SIOD – до виводу A4


• SIOC – до виводу A5


• D0..D3 – до виводів A0..A3


• D4..D7 – до виводів D4..D7


• 3.3V – до виводу 3.3V


• RESET – до виводу 3.3V


• GND – до GND


• PWDN – до GND

Дисплей підключаємо до Arduino:

• DC – до виводу D8


• CS – до виводу D9


• RESET – до виводу D10


• SPI data – до виводу D11


• SPI clock – до виводу D13


• VCC – до виводу 3.3V


• BL (підсвітка) – до виводу 3.3V


• GND – до GND
